產品展示 >> 球形(內錐)接頭金屬軟管 |
球形(內錐)接頭金屬軟管 |
|
普通型波紋管 |
|

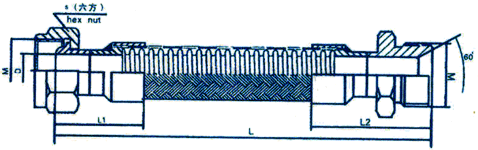

產品構造 |
公稱壓力
PN
MPa |
公稱
通徑
mm |
產品代號 |
螺紋連接尺寸 |
彎曲半徑 |
試驗壓力
PS
MPa |
供貨長度
L
mm |
螺紋
M |
六方
S |
靜態
Rj |
動態
Rd |
高
壓
G |
35 |
4 |
TXXG4-L |
M12×1.5 |
17 |
≥10DN |
≥2Rj |
1.5PN |
200-1600 |
23 |
6 |
TXXG6-L |
M14×1.5 |
8 |
TXXG8-L |
M16×1.5 |
19 |
10 |
TXXG10-L |
M20×1.5 |
24 |
12 |
TXXG15-L |
M22×1.5 |
27 |
200-2100 |
21 |
15 |
TXXG15-L |
M24×1.5 |
16 |
18 |
TXXG18-L |
M30×1.5 |
36 |
250-2100 |
20 |
TXXG20-L |
中
壓
G |
10 |
4 |
TXXZ4-L |
M12×1.25 |
17 |
200-1600 |
6 |
TXXZ6-L |
M14×1.5 |
8 |
TXXZ8-L |
M16×1.5 |
19 |
10 |
TXXZ10-L |
M20×1.5 |
24 |
8 |
12 |
TXXZ12-L |
M22×1.5 |
27 |
200-2100 |
15 |
TXXZ15-L |
M24×1.5 |
18 |
TXXZ18-L |
M30×1.5 |
36 |
250-2100 |
6.4 |
20 |
TXXZ20-L |
25 |
TXXZ25-L |
M36×1.5 |
41 |
≥260 |
4 |
32 |
TXXZ32-L |
M45×1.5 |
50 |
≥350 |
低
壓
G |
2.5 |
4 |
TXXD4-L |
M12×1.25 |
17 |
200－1600 |
6 |
TXXD6-L |
M14×1.5 |
8 |
TXXD8-L |
M16×1.5 |
19 |
10 |
TXXD10-L |
M20×1.5 |
24 |
1.6 |
12 |
TXXD12-L |
M22×1.5 |
27 |
200－1200 |
15 |
TXXD15-L |
M24×1.5 |
18 |
TXXD18-L |
M30×1.5 |
36 |
250－2100 |
1 |
20 |
TXXD20-L |
25 |
TXXD25-L |
M36×1.5 |
41 |
≥260 |
32 |
TXXD32-L |
M45×1.5 |
50 |
≥350 |
產品代號
標記示例 |
內錐或球形接頭，公稱通徑20mm,公稱壓力16MPa,長度1500mm的金屬軟管，產品代號為16TXXG20－1500
如果接頭形式采用一頭內錐，一頭球頭以及其它的連接形式，訂貨時請注明。 |
|
|
|
|
|
